产品分类Category
系列Series
间距Pitch
排数Rows
类型Type
方向Orientation
终端界面-类型Termination
材料/金属Material
颜色/树脂Color / Resin
工作电压(VAC/DC)Voltage
每触点额定电流(Max)(A)Current (Max)
电镀Plating
电镀厚度Plating Thickness
包装形式Packaging
导线绝缘直径(mm)Insul. Diameter
线径规格(AWG)Wire Gauge
工作温度Temp. Range
电路数Circuits
提示
规格参数仅供参考，全系列产品 1:1 对标国际一线品牌，可直接咨询在线客服获取型号规格书和报价 【在线客服】
资料下载
产品手册与系列图纸，点击即可下载 PDF
TFM-105-01-F-S
¥9.59
¥13.19
FTSH-105-01-F-DV-K-A-P-TR
¥14.85
¥19.36
FTM-120-03-L-DV-P-TR
¥46.44
¥51.96
ERM8-030-05.0-L-DV-P-TR
¥36.27
¥40.69
FTSH-105-01-L-D
¥7.13
¥11.22
ISDF-10-D-L
¥18.13
¥21.88
TOLC-130-32-L-Q-A-K-FR
¥123.41
¥127.64
TFM-106-01-L-D-RA
¥9.46
¥11.29
SEAM-10-02.0-L-04-2-A
¥35.14
ERF8-013-05.0-L-DV
¥18.06
¥19.19
TOLC-145-02-L-Q-LC
¥86.25
¥89.38
SOLC-105-02-S-Q-LC
¥21.92
¥22.60
| 图片 | 被替代型号 | 制造商型号/规格书 | 规格 | 系列 | 库存 | 类型 | 单价(含税) | 操作 |
|---|---|---|---|---|---|---|---|---|
|
TFM-105-01-F-S
TFM-105-01-F-S替代的产品是WTFM-205H01FS，Tiger Eye™ TFM系列1.27mm间距1排连接器，总pins为5。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：5，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至板或电缆，护罩：带遮蔽 - 4 墙，安装类型：通孔，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.131"（3.33mm），接触长度 - 柱：0.078"（1.98mm），总体接触长度：-，绝缘高度：0.220"（5.60mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.7A/触头，额定电压：250VAC
|
WTFM-205H01FS TFM-105-01-F-S PDF手册 |
1排*5=5pins
间距:1.27mm
|
WTFM | 4610 | 接头 | ¥9.59 ¥13.19 |
按需定制
查看详情
|
|
FTSH-105-01-F-DV-K-A-P-TR
FTSH-105-01-F-DV-K-A-P-TR替代的产品是WFTSH-205H01FDVKAPTR，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：板件导轨，按键护罩，拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-205H01FDVKAPTR FTSH-105-01-F-DV-K-A-P-TR PDF手册 |
2排*5=10pins
间距:1.27mm
|
WFTSH | 2031 | 针座 / 排针 | ¥14.85 ¥19.36 |
按需定制
查看详情
|
|
FTM-120-03-L-DV-P-TR
FTM-120-03-L-DV-P-TR替代的产品是WFTM-220H03LDVPTR，FTM系列1.00mm间距2排连接器，总pins为40。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.039"（1.00mm），针位数：40，排数：2，排距 - 配接：0.039"（1.00mm），加载的针位数：所有，样式：板至板，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.065"（1.65mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.038"（0.97mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：-，绝缘颜色：黑色，额定电流（安培）：2.8A/触头，额定电压：-
|
WFTM-220H03LDVPTR FTM-120-03-L-DV-P-TR PDF手册 |
2排*20=40pins
间距:1.00mm
|
WFTM | 6698 | 针座 / 排针 | ¥46.44 ¥51.96 |
按需定制
查看详情
|
|
ERM8-030-05.0-L-DV-P-TR
ERM8-030-05.0-L-DV-P-TR替代的产品是WERM8-2X30H05.0LDVPTR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为60。连接器类型：接头，中央触点带，针位数：60，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：10mm，12mm，15mm，板上高度：0.351"（8.91mm）
|
WERM8-2X30H05.0LDVPTR ERM8-030-05.0-L-DV-P-TR PDF手册 |
2排*30=60pins
间距:0.80mm
|
WERM8 | 9506 | 接头 | ¥36.27 ¥40.69 |
按需定制
查看详情
|
|
FTSH-105-01-L-D
FTSH-105-01-L-D替代的产品是WFTSH-205H01LD，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：通孔，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：0.090"（2.29mm），总体接触长度：0.309"（7.86mm），绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-205H01LD FTSH-105-01-L-D PDF手册 |
2排*5=10pins
间距:1.27mm
|
WFTSH | 267 | 针座 / 排针 | ¥7.13 ¥11.22 |
按需定制
查看详情
|
|
ISDF-10-D-L
ISDF-10-D-L替代的产品是WISDF-210HDL，Tiger Eye™ ISDF系列1.27mm间距2排连接器，总pins为20。连接器类型：绝缘体，触头类型：母形插口，针位数：20，间距：0.050"（1.27mm），排数：2，排距：0.050"（1.27mm），安装类型：自由悬挂，触头端接：压接，紧固类型：摩擦锁，颜色：黑色，特性：-，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C
|
WISDF-210HDL ISDF-10-D-L PDF手册 |
2排*10=20pins
间距:1.27mm
|
WISDF | 4092 | 胶壳 / 外壳 | ¥18.13 ¥21.88 |
按需定制
查看详情
|
|
TOLC-130-32-L-Q-A-K-FR
TOLC-130-32-L-Q-A-K-FR替代的产品是WTOLC-4X30H32LQAKFR，*系列mm间距排连接器，总pins为。
|
WTOLC-4X30H32LQAKFR TOLC-130-32-L-Q-A-K-FR PDF手册 |
4排*30=120pins
间距:1.27mm
|
WTOLC | 5798 | 其它 | ¥123.41 ¥127.64 |
按需定制
查看详情
|
|
TFM-106-01-L-D-RA
TFM-106-01-L-D-RA的替代型号为 WTFM-206H01LDRA，TFM-103/104/105/106/107/108/110/115/120/125/130-01-L/S-D-RA，适用于机械设备,电子数码,军工航天,测量仪器,医疗器械，镀金接触件材质，TFM-106-01-L-D-RA*12针*15μ
|
WTFM-206H01LDRA TFM-106-01-L-D-RA PDF手册 |
2排*6=12pins
间距:1.00mm
|
WTFM | 2356 | 针座 / 排针 | ¥9.46 ¥11.29 |
在产
查看详情
|
|
SEAM-10-02.0-L-04-2-A
SEAM-10-02.0-L-04-2-A替代的产品是WSEAM-4X10H02.5L042A，SEAF-10-06.5-L/S-04-2-A-K-TR高速连接器母座4排40P合高8.5/10mm，品牌WorldPO，SEAM-10-02.0-L-04-2-A*公头*合高8.5mm
|
WSEAM-4X10H02.5L042A SEAM-10-02.0-L-04-2-A PDF手册 |
4排*10=40pins
间距:1.27mm
|
WSEAM | 2588 | 针座 / 排针 | ¥35.14 |
在产
查看详情
|
|
ERF8-013-05.0-L-DV
ERF8-013-05.0-L-DV 的兼容型号为 WERF8-2X13H05.0LDV。ERM8-013-05.0-L/S-DV-K-TR 是一款公头连接器，采用 2 排 26 针设计，合高为 10/12 mm。该板对板连接器具备耐热及耐寒特性。
|
WERF8-2X13H05.0LDV ERF8-013-05.0-L-DV PDF手册 |
2排*13=26pins
间距:0.80mm
|
WERF8 | 1232 | 端子 | ¥18.06 ¥19.19 |
在产
查看详情
|
|
TOLC-145-02-L-Q-LC
TOLC-145-02-L-Q-LC替代的产品是WTOLC-4X45H02LQLC,SMT表面贴装TOLC-145-02-L/F/S-Q-LC-K公头1.27mm4排180Pin连接器,板对板连接器,绝缘体材质:液晶聚合物（LCP）,TOLC-145-02-L-Q-LC*公头*10μ镀金
|
WTOLC-4X45H02LQLC TOLC-145-02-L-Q-LC PDF手册 |
4排*45=180pins
间距:1.27mm
|
WTOLC | 1868 | 端子 | ¥86.25 ¥89.38 |
在产
查看详情
|
|

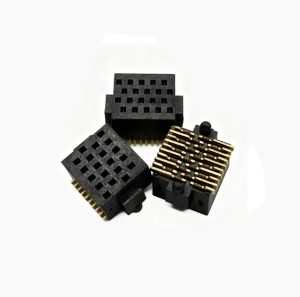

SOLC-105-02-S-Q-LC
SOLC-105-02-S-Q-LC替代的产品是WSOLC-4X05H02SQLC,替代SAMTEC申泰SOLC-105-02-L/F/S-Q-LC-K-TR母座1.27mm4排20Pin,抗热耐寒
|
WSOLC-4X05H02SQLC SOLC-105-02-S-Q-LC PDF手册 |
4排*5=20pins
间距:1.27mm
|
WSOLC | 1557 | 端子 | ¥21.92 ¥22.60 |
在产
查看详情
|
