| 图片 | 被替代型号 | 制造商型号/规格书 | 规格 | 系列 | 库存 | 类型 | 单价(含税) | 操作 |
|---|---|---|---|---|---|---|---|---|
|
SFM-105-02-L-D-FR
SFM-105-02-L-D-FR替代的产品是WSFM-205H02LDFR，*系列mm间距排连接器，总pins为。
|
WSFM-205H02LDFR SFM-105-02-L-D-FR PDF手册 |
间距:其它
|
WSFM | 9570 | 其它 | ¥10.48 ¥16.09 |
按需定制
查看详情
|
|
DW-04-07-T-S-235
DW-04-07-T-S-235替代的产品是WDW-24H07TS235，Flex Stack, DW系列2.54mm间距1排连接器，总pins为4。针位数：4，间距：0.100"（2.54mm），排数：1，排距：-，长度 - 总体引脚：0.430"（10.922mm），长度 - 柱（配接）：0.085"（2.159mm），长度 - 堆叠高度：0.235"（5.969mm），长度 - 焊尾：0.110"（2.794mm），安装类型：通孔，端接：焊接，触头表面处理 - 柱（配接）：锡，触头表面处理厚度 - 柱（配接）：-，颜色：黑色
|
WDW-24H07TS235 DW-04-07-T-S-235 PDF手册 |
1排*4=4pins
间距:2.54mm
|
dw | 8267 | 线束 | ¥2.62 ¥7.23 |
按需定制
查看详情
|
|

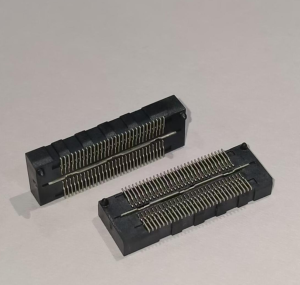

QSH-030-01-F-D-A-GP-K
QSH-030-01-F-D-A-GP-K替代的产品是WQSH-230H01FDAGPK，Q Strip® QSH系列0.50mm间距2排连接器，总pins为60。连接器类型：插座，中央带触点，针位数：60，间距：0.020"（0.50mm），排数：2，安装类型：表面贴装型，特性：板卡导引，接地总线（平面），配接法兰，拾放，触头表面处理：镀金，触头表面处理厚度：3.00µin（0.076µm），接合堆叠高度：5mm，8mm，11mm，14mm，16mm，19mm，25mm，板上高度：0.128"（3.25mm）
|
WQSH-230H01FDAGPK QSH-030-01-F-D-A-GP-K PDF手册 |
2排*30=60pins
间距:0.50mm
|
WQSH | 3294 | 针座 / 排针 | ¥54.84 ¥59.19 |
按需定制
查看详情
|
|
QSH-030-01-F-D-TR
QSH-030-01-F-D-TR替代的产品是WQSH-230H01FDTR，Q Strip® QSH系列0.50mm间距2排连接器，总pins为60。连接器类型：插座，中央带触点，针位数：60，间距：0.020"（0.50mm），排数：2，安装类型：表面贴装型，特性：接地母线（接地板），触头表面处理：镀金，触头表面处理厚度：3.00µin（0.076µm），接合堆叠高度：5mm，8mm，11mm，14mm，16mm，19mm，25mm，板上高度：0.128"（3.25mm）
|
WQSH-230H01FDTR QSH-030-01-F-D-TR PDF手册 |
2排*30=60pins
间距:0.50mm
|
WQSH | 2427 | 针座 / 排针 | ¥36.52 ¥40.80 |
按需定制
查看详情
|
|
SFM-110-02-F-D-A
SFM-110-02-F-D-A替代的产品是WSFM-210H02FDA，Tiger Eye™ SFM系列1.27mm间距2排连接器，总pins为20。连接器类型：插座，触头类型：母形插口，样式：板至板或电缆，针位数：20，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：2，排距 - 配接：0.050"（1.27mm），安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），绝缘颜色：黑色，绝缘高度：0.185"（4.70mm），接触长度 - 柱：-，工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：锡，接合堆叠高度：6.15mm，6.30mm，7.92mm，8.08mm，9.70mm，9.86mm，11.61mm，11.76mm，侵入防护：-，特性：板导轨，额定电流（安培）：3.2A/触头，额定电压：250VAC
|
WSFM-210H02FDA SFM-110-02-F-D-A PDF手册 |
2排*10=20pins
间距:1.27mm
|
WSFM | 8908 | 针座 / 排针 | ¥17.32 ¥21.23 |
按需定制
查看详情
|
|
SFM-120-03-F-D-A
SFM-120-03-F-D-A替代的产品是WSFM-220H03FDA，Tiger Eye™ SFM系列1.27mm间距2排连接器，总pins为40。连接器类型：插座，触头类型：母形插口，样式：板至板或电缆，针位数：40，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：2，排距 - 配接：0.050"（1.27mm），安装类型：通孔，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），绝缘颜色：黑色，绝缘高度：0.180"（4.57mm），接触长度 - 柱：0.075"（1.91mm），工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：锡，接合堆叠高度：6.02mm，6.17mm，7.80mm，7.95mm，9.58mm，9.73mm，11.48mm，11.63mm，侵入防护：-，特性：板导轨，额定电流（安培）：3.2A/触头，额定电压：250VAC
|
WSFM-220H03FDA SFM-120-03-F-D-A PDF手册 |
2排*20=40pins
间距:1.27mm
|
WSFM | 3625 | 针座 / 排针 | ¥35.58 ¥40.51 |
按需定制
查看详情
|
|
SFM-120-02-L-D-SN2-P
SFM-120-02-L-D-SN2-P替代的产品是WSFM-220H02LDSN2P，*系列mm间距排连接器，总pins为。
|
WSFM-220H02LDSN2P SFM-120-02-L-D-SN2-P PDF手册 |
间距:其它
|
WSFM | 6797 | 其它 | ¥65.64 ¥69.81 |
按需定制
查看详情
|
|
FTSH-103-01-S-DH
FTSH-103-01-S-DH替代的产品是WFTSH-203H01SDH，FTSH系列1.27mm间距2排连接器，总pins为6。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：6，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装，直角，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.135"（3.43mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-203H01SDH FTSH-103-01-S-DH PDF手册 |
2排*3=6pins
间距:1.27mm
|
WFTSH | 1282 | 针座 / 排针 | ¥16.34 ¥20.50 |
按需定制
查看详情
|
|
TFM-103-02-S-S-WT-K-FR
TFM-103-02-S-S-WT-K-FR替代的产品是WTFM-203H02SSWTKFR，Tiger Eye™ TFM系列1.27mm间距1排连接器，总pins为3。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：3，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至板或电缆，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.131"（3.33mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.220"（5.60mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，焊接保持，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.7A/触头，额定电压：250VAC
|
WTFM-203H02SSWTKFR TFM-103-02-S-S-WT-K-FR PDF手册 |
1排*3=3pins
间距:1.27mm
|
WTFM | 7651 | 接头 | ¥18.62 ¥23.93 |
按需定制
查看详情
|
|
ERF8-075-07.0-S-DV-TR
ERF8-075-07.0-S-DV-TR替代的产品是WERF8-2X75H07.0SDVTR，Edge Rate™ ERF8系列0.80mm间距2排连接器，总pins为150。连接器类型：插口，外罩触点，针位数：150，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：9mm，12mm，15mm，16mm，22mm，板上高度：0.285"（7.24mm）
|
WERF8-2X75H07.0SDVTR ERF8-075-07.0-S-DV-TR PDF手册 |
2排*75=150pins
间距:0.80mm
|
WERF8 | 2970 | 针座 / 排针 | ¥80.26 ¥83.83 |
按需定制
查看详情
|
|
SFM-120-01-L-D-A-P
SFM-120-01-L-D-A-P替代的产品是WSFM-220H01LDAP，Tiger Eye™ SFM系列1.27mm间距2排连接器，总pins为40。连接器类型：插座，触头类型：母形插口，样式：板至板或电缆，针位数：40，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：2，排距 - 配接：0.050"（1.27mm），安装类型：通孔，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），绝缘颜色：黑色，绝缘高度：0.180"（4.57mm），接触长度 - 柱：0.120"（3.05mm），工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：锡，接合堆叠高度：6.02mm，6.17mm，7.80mm，7.95mm，9.58mm，9.73mm，11.48mm，11.63mm，侵入防护：-，特性：板件导轨，拾放，额定电流（安培）：3.2A/触头，额定电压：250VAC
|
WSFM-220H01LDAP SFM-120-01-L-D-A-P PDF手册 |
2排*20=40pins
间距:1.27mm
|
WSFM | 9357 | 针座 / 排针 | ¥30.83 ¥34.63 |
按需定制
查看详情
|
|
SFM-120-02-L-D-LC-FR
SFM-120-02-L-D-LC-FR替代的产品是WSFM-220H02LDLCFR，*系列mm间距排连接器，总pins为。
|
WSFM-220H02LDLCFR SFM-120-02-L-D-LC-FR PDF手册 |
间距:其它
|
WSFM | 1059 | 其它 | ¥32.96 ¥36.74 |
按需定制
查看详情
|
