PRODUCT TAG
标签：板对板连接器图片
产品分类Category
系列Series
间距Pitch
排数Rows
类型Type
方向Orientation
终端界面-类型Termination
材料/金属Material
颜色/树脂Color / Resin
工作电压(VAC/DC)Voltage
每触点额定电流(Max)(A)Current (Max)
电镀Plating
电镀厚度Plating Thickness
包装形式Packaging
导线绝缘直径(mm)Insul. Diameter
线径规格(AWG)Wire Gauge
工作温度Temp. Range
电路数Circuits
提示
规格参数仅供参考，全系列产品 1:1 对标国际一线品牌，可直接咨询在线客服获取型号规格书和报价 【在线客服】
资料下载
产品手册与系列图纸，点击即可下载 PDF
SFM-105-02-F-S-K-FR
¥11.99
¥15.51
QSE-020-01-L-D-A-GP
¥57.42
¥62.05
TOLC-115-22-L-Q-K
¥94.54
¥99.69
FTSH-107-02-F-DV-ES-TR
¥16.60
¥22.11
SEAF-40-05.0-S-04-2-A-K-TR
¥120.56
¥125.64
TOLC-140-02-L-Q-LC-FR
¥110.12
¥114.16
ERM8-020-02.0-L-DV-S-TR
¥35.15
¥40.30
ERM8-020-03.0-S-DV-L-FR
¥33.06
¥38.65
SOLC-120-02-L-Q-LC-K
¥94.20
¥98.72
TFM-120-02-S-D-A-K-TR
¥54.23
¥59.86
SFM-110-01-L-D-A-P-FR
¥19.52
¥23.32
FTSH-107-01-F-DV-K-P
¥24.33
¥29.28
| 图片 | 被替代型号 | 制造商型号/规格书 | 规格 | 系列 | 库存 | 类型 | 单价(含税) | 操作 |
|---|---|---|---|---|---|---|---|---|
|
SFM-105-02-F-S-K-FR
SFM-105-02-F-S-K-FR替代的产品是WSFM-205H02FSKFR，*系列mm间距排连接器，总pins为。
|
WSFM-205H02FSKFR SFM-105-02-F-S-K-FR PDF手册 |
间距:其它
|
WSFM | 2192 | 其它 | ¥11.99 ¥15.51 |
按需定制
查看详情
|
|

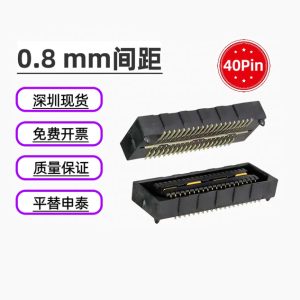

QSE-020-01-L-D-A-GP
QSE-020-01-L-D-A-GP替代的产品是WQSE-220H01LDAGP，Q Strip® QSE系列0.80mm间距2排连接器，总pins为40。连接器类型：插座，中央带触点，针位数：40，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：5mm，8mm，11mm，14mm，16mm，19mm，25mm，板上高度：0.128"（3.25mm）
|
WQSE-220H01LDAGP QSE-020-01-L-D-A-GP PDF手册 |
2排*20=40pins
间距:0.80mm
|
WQSE | 5661 | 针座 / 排针 | ¥57.42 ¥62.05 |
按需定制
查看详情
|
|
TOLC-115-22-L-Q-K
TOLC-115-22-L-Q-K替代的产品是WTOLC-4X15H22LQK，FOURRAY™ TOLC系列1.27mm间距4排连接器，总pins为60。连接器类型：针座，抬升式，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：60，排数：4，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.100"（2.54mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.364"（9.25mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：镀金，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：2.4A/触头，额定电压：-
|
WTOLC-4X15H22LQK TOLC-115-22-L-Q-K PDF手册 |
4排*15=60pins
间距:1.27mm
|
WTOLC | 9771 | 针座 / 排针 | ¥94.54 ¥99.69 |
按需定制
查看详情
|
|
FTSH-107-02-F-DV-ES-TR
FTSH-107-02-F-DV-ES-TR替代的产品是WFTSH-207H02FDVESTR，FTSH系列1.27mm间距2排连接器，总pins为14。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：14，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：有罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.075"（1.90mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：端罩，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-207H02FDVESTR FTSH-107-02-F-DV-ES-TR PDF手册 |
2排*7=14pins
间距:1.27mm
|
WFTSH | 7409 | 针座 / 排针 | ¥16.60 ¥22.11 |
按需定制
查看详情
|
|
SEAF-40-05.0-S-04-2-A-K-TR
SEAF-40-05.0-S-04-2-A-K-TR替代的产品是WSEAF-240H05.0S042AKTR，SEARAY™ SEAF系列1.27mm间距4排连接器，总pins为160。连接器类型：高密度阵列，母形，针位数：160，间距：0.050"（1.27mm），排数：4，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）
|
WSEAF-240H05.0S042AKTR SEAF-40-05.0-S-04-2-A-K-TR PDF手册 |
4排*40=160pins
间距:1.27mm
|
WSEAF | 2323 | 针座 / 排针 | ¥120.56 ¥125.64 |
按需定制
查看详情
|
|
TOLC-140-02-L-Q-LC-FR
TOLC-140-02-L-Q-LC-FR替代的产品是WTOLC-4X40H02LQLCFR，*系列mm间距排连接器，总pins为。
|
WTOLC-4X40H02LQLCFR TOLC-140-02-L-Q-LC-FR PDF手册 |
间距:其它
|
WTOLC | 4163 | 其它 | ¥110.12 ¥114.16 |
按需定制
查看详情
|
|
ERM8-020-02.0-L-DV-S-TR
ERM8-020-02.0-L-DV-S-TR替代的产品是WERM8-2X20H02.0LDVSTR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为40。连接器类型：接头，中央触点带，针位数：40，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，屏蔽，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，9mm，12mm，板上高度：0.235"（5.97mm）
|
WERM8-2X20H02.0LDVSTR ERM8-020-02.0-L-DV-S-TR PDF手册 |
2排*20=40pins
间距:0.80mm
|
WERM8 | 5055 | 接头 | ¥35.15 ¥40.30 |
按需定制
查看详情
|
|
ERM8-020-03.0-S-DV-L-FR
ERM8-020-03.0-S-DV-L-FR替代的产品是WERM8-2X20H03.0SDVLFR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为40。连接器类型：接头，中央触点带，针位数：40，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，锁存器，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：8mm，10mm，13mm，板上高度：0.274"（6.95mm）
|
WERM8-2X20H03.0SDVLFR ERM8-020-03.0-S-DV-L-FR PDF手册 |
2排*20=40pins
间距:0.80mm
|
WERM8 | 5458 | 接头 | ¥33.06 ¥38.65 |
按需定制
查看详情
|
|
SOLC-120-02-L-Q-LC-K
SOLC-120-02-L-Q-LC-K替代的产品是WSOLC-4X20H02LQLCK，FOURRAY™ SOLC系列1.27mm间距4排连接器，总pins为80。连接器类型：插座，触头类型：叉状，样式：板至板，针位数：80，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：4，排距 - 配接：0.050"（1.27mm），安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），绝缘颜色：黑色，绝缘高度：0.160"（4.06mm），接触长度 - 柱：-，工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：镀金，接合堆叠高度：-，侵入防护：-，特性：板锁，拾放，额定电流（安培）：2.4A/触头，额定电压：-
|
WSOLC-4X20H02LQLCK SOLC-120-02-L-Q-LC-K PDF手册 |
4排*20=80pins
间距:1.27mm
|
WSOLC | 7798 | 针座 / 排针 | ¥94.20 ¥98.72 |
按需定制
查看详情
|
|

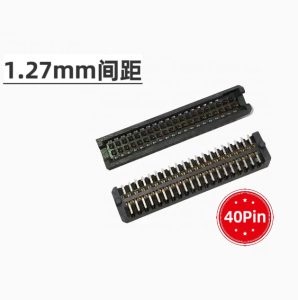

TFM-120-02-S-D-A-K-TR
TFM-120-02-S-D-A-K-TR替代的产品是WTFM-220H02SDAKTR，Tiger Eye™ TFM系列1.27mm间距2排连接器，总pins为40。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：40，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.131"（3.33mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.220"（5.60mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：板件导轨，拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.7A/触头，额定电压：250VAC
|
WTFM-220H02SDAKTR TFM-120-02-S-D-A-K-TR PDF手册 |
2排*20=40pins
间距:1.27mm
|
WTFM | 8626 | 接头 | ¥54.23 ¥59.86 |
按需定制
查看详情
|
|
SFM-110-01-L-D-A-P-FR
SFM-110-01-L-D-A-P-FR替代的产品是WSFM-210H01LDAPFR，*系列mm间距排连接器，总pins为。
|
WSFM-210H01LDAPFR SFM-110-01-L-D-A-P-FR PDF手册 |
间距:其它
|
WSFM | 3500 | 其它 | ¥19.52 ¥23.32 |
按需定制
查看详情
|
|
FTSH-107-01-F-DV-K-P
FTSH-107-01-F-DV-K-P替代的产品是WFTSH-207H01FDVKP，FTSH系列1.27mm间距2排连接器，总pins为14。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：14，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：按键护罩，拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-207H01FDVKP FTSH-107-01-F-DV-K-P PDF手册 |
2排*7=14pins
间距:1.27mm
|
WFTSH | 688 | 针座 / 排针 | ¥24.33 ¥29.28 |
按需定制
查看详情
|
