PRODUCT TAG
标签：板对板连接器专卖店
产品分类Category
系列Series
间距Pitch
排数Rows
类型Type
方向Orientation
终端界面-类型Termination
材料/金属Material
颜色/树脂Color / Resin
工作电压(VAC/DC)Voltage
每触点额定电流(Max)(A)Current (Max)
电镀Plating
电镀厚度Plating Thickness
包装形式Packaging
导线绝缘直径(mm)Insul. Diameter
线径规格(AWG)Wire Gauge
工作温度Temp. Range
电路数Circuits
提示
规格参数仅供参考，全系列产品 1:1 对标国际一线品牌，可直接咨询在线客服获取型号规格书和报价 【在线客服】
资料下载
产品手册与系列图纸，点击即可下载 PDF
TFM-105-01-H-S
¥22.37
¥25.91
FTSH-105-05-F-DV
¥10.67
¥14.32
TFM-105-01-S-S-A
¥13.30
¥16.96
SOLC-140-02-L-Q-LC-P
¥179.76
¥184.94
ERM8-030-05.0-S-DV-S-K-FR
¥47.61
¥51.02
ASP-137098-05
¥11.58
¥15.07
SEAM-10-03.5-L-04-2-A-K-TR
¥68.55
¥72.78
FTSH-105-01-F-D-K
¥13.93
¥18.14
FTSH-105-01-F-DV
¥6.67
¥12.00
ERM8-025-05.0-L-DV-K-TR
¥38.01
¥42.08
ERM8-013-05.0-L-DV-DS-L-TR
¥43.63
¥47.28
SOLC-145-02-S-Q-A-K-TR
¥226.16
¥229.65
| 图片 | 被替代型号 | 制造商型号/规格书 | 规格 | 系列 | 库存 | 类型 | 单价(含税) | 操作 |
|---|---|---|---|---|---|---|---|---|
|
TFM-105-01-H-S
TFM-105-01-H-S替代的产品是WTFM-205H01HS，Tiger Eye™ TFM系列1.27mm间距1排连接器，总pins为5。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：5，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至板或电缆，护罩：带遮蔽 - 4 墙，安装类型：通孔，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.131"（3.33mm），接触长度 - 柱：0.078"（1.98mm），总体接触长度：-，绝缘高度：0.220"（5.60mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：镀金，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.7A/触头，额定电压：250VAC
|
WTFM-205H01HS TFM-105-01-H-S PDF手册 |
1排*5=5pins
间距:1.27mm
|
WTFM | 5294 | 接头 | ¥22.37 ¥25.91 |
按需定制
查看详情
|
|
FTSH-105-05-F-DV
FTSH-105-05-F-DV替代的产品是WFTSH-205H05FDV，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.170"（4.32mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-205H05FDV FTSH-105-05-F-DV PDF手册 |
2排*5=10pins
间距:1.27mm
|
WFTSH | 7239 | 针座 / 排针 | ¥10.67 ¥14.32 |
按需定制
查看详情
|
|
TFM-105-01-S-S-A
TFM-105-01-S-S-A替代的产品是WTFM-205H01SSA，Tiger Eye™ TFM系列1.27mm间距1排连接器，总pins为5。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：5，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至板或电缆，护罩：带遮蔽 - 4 墙，安装类型：通孔，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.131"（3.33mm），接触长度 - 柱：0.078"（1.98mm），总体接触长度：-，绝缘高度：0.220"（5.60mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：板导轨，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.7A/触头，额定电压：250VAC
|
WTFM-205H01SSA TFM-105-01-S-S-A PDF手册 |
1排*5=5pins
间距:1.27mm
|
WTFM | 8691 | 接头 | ¥13.30 ¥16.96 |
按需定制
查看详情
|
|

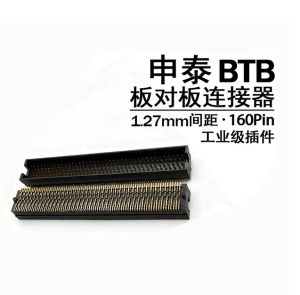

SOLC-140-02-L-Q-LC-P
SOLC-140-02-L-Q-LC-P替代的产品是WSOLC-4X40H02LQLCP，FOURRAY™ SOLC系列1.27mm间距4排连接器，总pins为160。连接器类型：插座，触头类型：叉状，样式：板至板，针位数：160，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：4，排距 - 配接：0.050"（1.27mm），安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），绝缘颜色：黑色，绝缘高度：0.160"（4.06mm），接触长度 - 柱：-，工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：镀金，接合堆叠高度：-，侵入防护：-，特性：板锁，拾放，额定电流（安培）：2.4A/触头，额定电压：-
|
WSOLC-4X40H02LQLCP SOLC-140-02-L-Q-LC-P PDF手册 |
4排*40=160pins
间距:1.27mm
|
WSOLC | 1422 | 针座 / 排针 | ¥179.76 ¥184.94 |
按需定制
查看详情
|
|
ERM8-030-05.0-S-DV-S-K-FR
ERM8-030-05.0-S-DV-S-K-FR替代的产品是WERM8-2X30H05.0SDVSKFR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为60。连接器类型：接头，中央触点带，针位数：60，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，屏蔽式，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：10mm，12mm，15mm，板上高度：0.351"（8.91mm）
|
WERM8-2X30H05.0SDVSKFR ERM8-030-05.0-S-DV-S-K-FR PDF手册 |
2排*30=60pins
间距:0.80mm
|
WERM8 | 6877 | 接头 | ¥47.61 ¥51.02 |
按需定制
查看详情
|
|
ASP-137098-05
ASP-137098-05替代的产品是WASP-2137098H05，*系列mm间距排连接器，总pins为。
|
WASP-2137098H05 ASP-137098-05 PDF手册 |
2排*49=98pins
间距:其它
|
WASPM | 5402 | 其它 | ¥11.58 ¥15.07 |
按需定制
查看详情
|
|
SEAM-10-03.5-L-04-2-A-K-TR
SEAM-10-03.5-L-04-2-A-K-TR替代的产品是WSEAM-210H03.5L042AKTR，SEARAY™ SEAM系列1.27mm间距4排连接器，总pins为40。连接器类型：高密度阵列，公形，针位数：40，间距：0.050"（1.27mm），排数：4，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：8.5mm，9.5mm，10mm，11mm，板上高度：0.240"（6.10mm）
|
WSEAM-210H03.5L042AKTR SEAM-10-03.5-L-04-2-A-K-TR PDF手册 |
4排*10=40pins
间距:1.27mm
|
WSEAM | 8349 | 针座 / 排针 | ¥68.55 ¥72.78 |
按需定制
查看详情
|
|
FTSH-105-01-F-D-K
FTSH-105-01-F-D-K替代的产品是WFTSH-205H01FDK，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：通孔，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：0.090"（2.29mm），总体接触长度：0.309"（7.86mm），绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：键控外罩，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-205H01FDK FTSH-105-01-F-D-K PDF手册 |
2排*5=10pins
间距:1.27mm
|
WFTSH | 4828 | 针座 / 排针 | ¥13.93 ¥18.14 |
按需定制
查看详情
|
|
FTSH-105-01-F-DV
FTSH-105-01-F-DV替代的产品是WFTSH-205H01FDV，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
WFTSH-205H01FDV FTSH-105-01-F-DV PDF手册 |
2排*5=10pins
间距:1.27mm
|
WFTSH | 202 | 针座 / 排针 | ¥6.67 ¥12.00 |
按需定制
查看详情
|
|
ERM8-025-05.0-L-DV-K-TR
ERM8-025-05.0-L-DV-K-TR替代的产品是WERM8-2X25H05.0LDVKTR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为50。连接器类型：接头，中央触点带，针位数：50，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：10mm，12mm，15mm，板上高度：0.351"（8.91mm）
|
WERM8-2X25H05.0LDVKTR ERM8-025-05.0-L-DV-K-TR PDF手册 |
2排*25=50pins
间距:0.80mm
|
WERM8 | 1166 | 接头 | ¥38.01 ¥42.08 |
按需定制
查看详情
|
|
ERM8-013-05.0-L-DV-DS-L-TR
ERM8-013-05.0-L-DV-DS-L-TR替代的产品是WERM8-2X13H05.0LDVDSLTR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为26。连接器类型：差分对阵列，公，针位数：26，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，锁存器，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：10mm，12mm，15mm，板上高度：0.351"（8.91mm）
|
WERM8-2X13H05.0LDVDSLTR ERM8-013-05.0-L-DV-DS-L-TR PDF手册 |
2排*13=26pins
间距:0.80mm
|
WERM8 | 2691 | 针座 / 排针 | ¥43.63 ¥47.28 |
按需定制
查看详情
|
|
SOLC-145-02-S-Q-A-K-TR
SOLC-145-02-S-Q-A-K-TR替代的产品是WSOLC-4X45H02SQAKTR，FOURRAY™ SOLC系列1.27mm间距4排连接器，总pins为180。连接器类型：插座，触头类型：叉状，样式：板至板，针位数：180，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：4，排距 - 配接：0.050"（1.27mm），安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），绝缘颜色：黑色，绝缘高度：0.160"（4.06mm），接触长度 - 柱：-，工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：镀金，接合堆叠高度：-，侵入防护：-，特性：板件导轨，拾放，额定电流（安培）：2.4A/触头，额定电压：-
|
WSOLC-4X45H02SQAKTR SOLC-145-02-S-Q-A-K-TR PDF手册 |
4排*45=180pins
间距:1.27mm
|
WSOLC | 2398 | 针座 / 排针 | ¥226.16 ¥229.65 |
按需定制
查看详情
|
