PRODUCT DETAIL

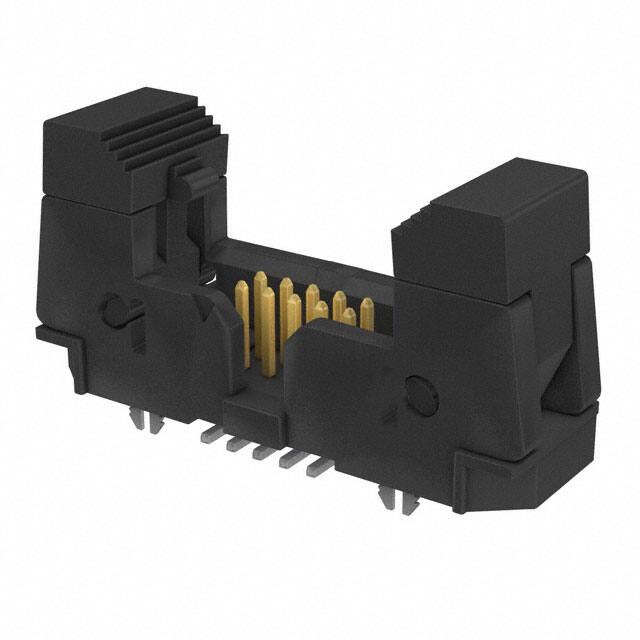

EHF-105-01-L-D-SM-LC
资料下载
下载EHF-105-01-L-D-SM-LC连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WEHF-205H01LDSMLC
被替代型号
EHF-105-01-L-D-SM-LC
￥25.47
￥28.94
库存 4318 件
| 引脚间距 | 1.27mm | 产品编码 | EHF-105-01-L-D-SM-LC |
|---|---|---|---|
| 产品系列 | 其它 | 在产状态 | 按需定制 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-08-18 |
|
应用说明
EHF-105-01-L-D-SM-LC替代的产品是WEHF-205H01LDSMLC，EHF系列1.27mm间距2排连接器，总pins为10。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至电缆/导线，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：锁定/弹出钩，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.325"（8.25mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），玻璃纤维增强型，特性：板锁，键槽，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：-，绝缘颜色：黑色，额定电流（安培）：1.75A，额定电压：-
|
|||
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | 其它 | 类型 | 接头 |
|---|---|---|---|
| 间距 | 1.27mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 磷青铜 |
| 运行温度范围 | -55℃～125℃ | 树脂颜色 | 红色 + 镀金(Au)－10μin |
| 电镀 | 镀金（Au） | 电镀厚度 | 5μin（0.127μm） |
| 包装形式 | 硬托盘带盖 | 每触点额定电流(Max)(A) | 2～3A |
| 导线绝缘直径(mm) | 0.63 | 工作电压(VAC/DC) | 200 |
| 线径规格(AWG) | 22～30 | 电路数 | 10 |
| 排数 | 2 |
