ERF8-020-05.0-S-DV-S-TR
资料下载
下载ERF8-020-05.0-S-DV-S-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WERF8-2X20H05.0SDVSTR
被替代型号
ERF8-020-05.0-S-DV-S-TR
￥40.06
￥43.81
库存 8739 件
100% 兼容 Samtec 同系列。规格完全一致，支持原位替代，即插即用。
| 引脚间距 | 0.80mm | 产品编码 | ERF8-020-05.0-S-DV-S-TR |
|---|---|---|---|
| 产品系列 | WERF8 | 在产状态 | 按需定制 现货供应 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-10-05 |
|
应用说明

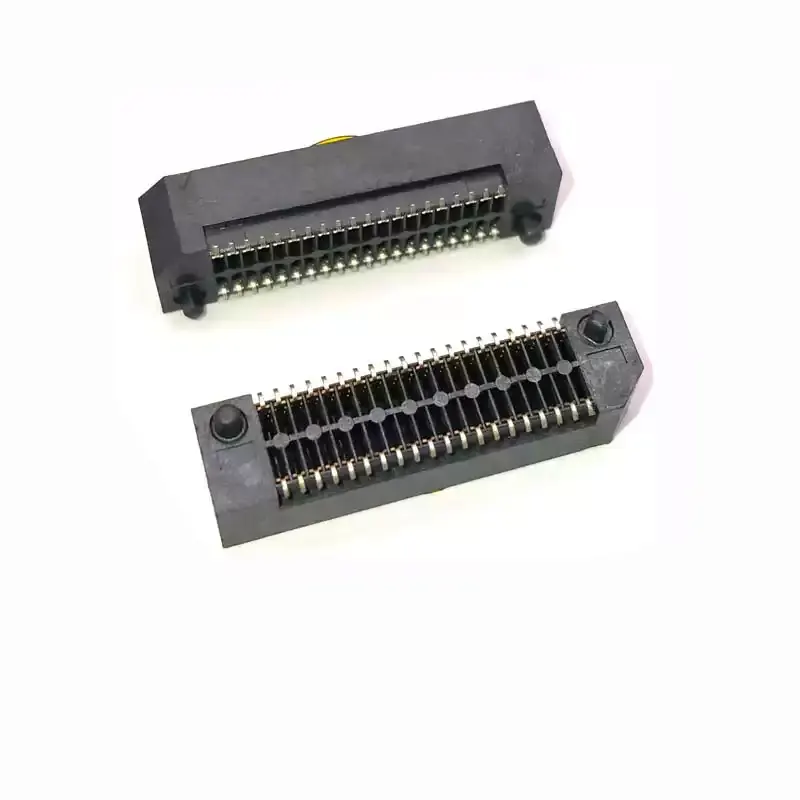

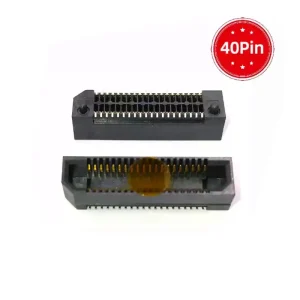

ERF8-020-05.0-S-DV-S-TR替代的产品是WERF8-2X20H05.0SDVSTR，Edge Rate™ ERF8系列0.80mm间距2排连接器，总pins为40。连接器类型：插口，外罩触点，针位数：40，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，屏蔽，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：7mm，10mm，13mm，14mm，20mm，板上高度：0.210"（5.33mm）
|
|||
ERF8-020-05.0-S-DV-S-TR相关连接器规格对比
规格参数仅供参考。如需详细图纸、规格书或定制规格，请联系右侧在线客服或官方电话400-888-9602
| 参数 | ERF8-020-05.0-S-DV-S-TR | ERF8-020-05.0-S-DV-S-K-TR | ERF8-020-05.0-STL-DV-L-K-FR | ERF8-020-05.0-STL-DV-L-FR |
|---|---|---|---|---|
| 类型 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 |
| 系列 | WERF8 | WERF8 | WERF8 | WERF8 |
| 间距 | 0.80mm | 0.80mm | 0.80mm | 0.80mm |
| 排数 | 2 | 2 | 2 | 2 |
| 针脚数 | 40 | 40 | 40 | 40 |
| 端子接口 | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 |
| 材料-树脂与阻燃性 | 其它 | 其它 | 其它 | 其它 |
| 树脂颜色 | 白色 + 镀金(Au)－30μin | 棕色 | 橙色 + 镀金(Au)－15μin | 深灰色 |
| 工作电压(VAC/DC) | 200 | 600 | 24 | 600 |
| 每触点额定电流(Max)(A) | 5～10A | 1～2A | 0.5～1A | 0.5～1A |
| 电镀 | 镀金（Au） | 镀金（Au） | 镀金（Au） | 镀金（Au） |
| 电镀厚度 | 特殊材质 + 电镀组合 | 特殊材质 + 电镀组合 | 磷青铜 - 镀金 / 镀锡（Au/Sn）-5μin（0.127μm） | 特殊材质 + 电镀组合 |
| 包装形式 | 硬托盘带盖包装 | 卷盘 | 带麦拉膜托盘 | 卷盘 |
| 导线绝缘直径(mm) | 5.20 | 5.20 | 3.05 | 1.90 |
| 线径规格(AWG) | 12～16 | 14～20 | 10～12 | 18～20 双层线 |
| 运行温度范围 | 其它 | 其它 | 其它 | 其它 |
| 电路数 | 40 | 40 | 40 | 40 |
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | WERF8 | 类型 | 针座 / 排针 |
|---|---|---|---|
| 间距 | 0.80mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 其它 |
| 运行温度范围 | 其它 | 树脂颜色 | 白色 + 镀金(Au)－30μin |
| 电镀 | 镀金（Au） | 电镀厚度 | 特殊材质 + 电镀组合 |
| 包装形式 | 硬托盘带盖包装 | 每触点额定电流(Max)(A) | 5～10A |
| 导线绝缘直径(mm) | 5.20 | 工作电压(VAC/DC) | 200 |
| 线径规格(AWG) | 12～16 | 电路数 | 40 |
| 排数 | 2 |
