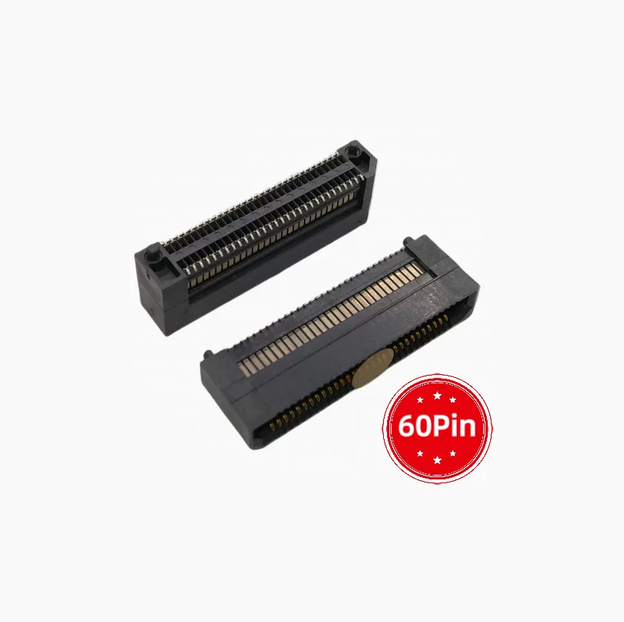

ERF8-030-09.0-S-DV-K-TR
资料下载
下载ERF8-030-09.0-S-DV-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WERF8-2X30H09.0SDVKTR
被替代型号
ERF8-030-09.0-S-DV-K-TR
￥42.88
￥46.98
库存 693 件
100% 兼容 Samtec 同系列。规格完全一致，支持原位替代，即插即用。
| 引脚间距 | 0.80mm | 产品编码 | ERF8-030-09.0-S-DV-K-TR |
|---|---|---|---|
| 产品系列 | WERF8 | 在产状态 | 按需定制 现货供应 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-10-15 |
|
应用说明
ERF8-030-09.0-S-DV-K-TR替代的产品是WERF8-2X30H09.0SDVKTR，Edge Rate™ ERF8系列0.80mm间距2排连接器，总pins为60。连接器类型：插口，外罩触点，针位数：60，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：11mm，14mm，17mm，18mm，24mm，板上高度：0.358"（9.10mm）
|
|||
ERF8-030-09.0-S-DV-K-TR相关连接器规格对比
规格参数仅供参考。如需详细图纸、规格书或定制规格，请联系右侧在线客服或官方电话400-888-9602
| 参数 | ERF8-030-09.0-S-DV-K-TR | ERF8-030-09.0-S-DV-TR | ERF8-030-09.0-S-DV-L-TR | ERF8-030-09.0-S-DV-FR |
|---|---|---|---|---|
| 类型 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 |
| 系列 | WERF8 | WERF8 | WERF8 | WERF8 |
| 间距 | 0.80mm | 0.80mm | 0.80mm | 0.80mm |
| 排数 | 2 | 2 | 2 | 2 |
| 针脚数 | 60 | 60 | 60 | 60 |
| 端子接口 | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 |
| 材料-树脂与阻燃性 | 其它 | 其它 | 其它 | 其它 |
| 树脂颜色 | 白色 + 镀镍后镀锡 | 灰色 + 镀镍后镀锡 | 蓝色 + 镀金(Au)－3μin | 蓝色 + 镀金(Au)－10μin |
| 工作电压(VAC/DC) | 15 | 30 | 1400 | 200 |
| 每触点额定电流(Max)(A) | 5～10A | 1～2A | 5～10A | 2～3A |
| 电镀 | 镀金（Au） | 镀金（Au） | 镀金（Au） | 镀金（Au） |
| 电镀厚度 | 15μin（0.381μm） | 1μin（0.025μm） | 2μin（0.051μm） | 8μin（0.203μm） |
| 包装形式 | 带盖卷盘 | 载带卷盘 | 管装 | 托盘 |
| 导线绝缘直径(mm) | 1.52 | 3.90 | 1.60 | 4.20 |
| 线径规格(AWG) | 16～24 | 13～16 | 20 | 13 |
| 运行温度范围 | 其它 | 其它 | 其它 | 其它 |
| 电路数 | 60 | 60 | 60 | 60 |
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | WERF8 | 类型 | 针座 / 排针 |
|---|---|---|---|
| 间距 | 0.80mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 其它 |
| 运行温度范围 | 其它 | 树脂颜色 | 白色 + 镀镍后镀锡 |
| 电镀 | 镀金（Au） | 电镀厚度 | 15μin（0.381μm） |
| 包装形式 | 带盖卷盘 | 每触点额定电流(Max)(A) | 5～10A |
| 导线绝缘直径(mm) | 1.52 | 工作电压(VAC/DC) | 15 |
| 线径规格(AWG) | 16～24 | 电路数 | 60 |
