PRODUCT DETAIL

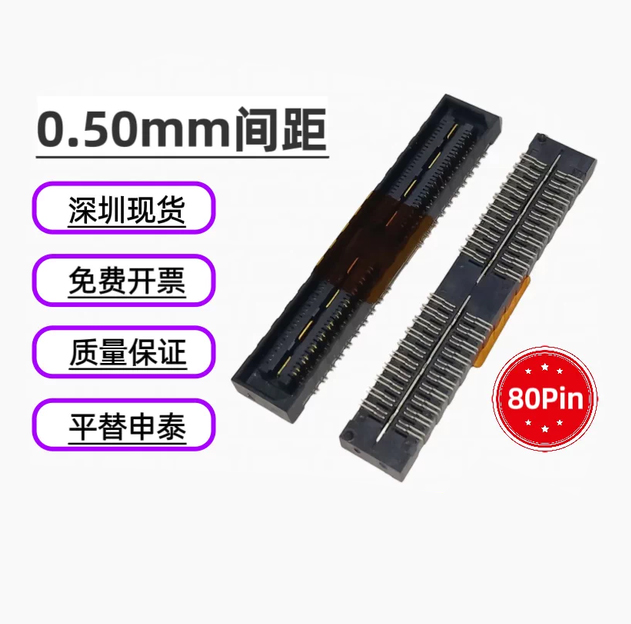

QSH-040-01-F-D-DP-A-K-TR
资料下载
下载QSH-040-01-F-D-DP-A-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WQSH-240H01FDDPAKTR
被替代型号
QSH-040-01-F-D-DP-A-K-TR
￥51.46
￥54.89
库存 2030 件
100% 兼容 Samtec 同系列。规格完全一致，支持原位替代，即插即用。
| 引脚间距 | 0.50mm | 产品编码 | QSH-040-01-F-D-DP-A-K-TR |
|---|---|---|---|
| 产品系列 | WQSH | 在产状态 | 按需定制 现货供应 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-10-21 |
|
应用说明
QSH-040-01-F-D-DP-A-K-TR替代的产品是WQSH-240H01FDDPAKTR，Q Strip® QSH系列0.50mm间距2排连接器，总pins为80。连接器类型：差分对阵列，母，针位数：80，间距：0.020"（0.50mm），排数：2，安装类型：表面贴装型，特性：板件导轨，接地总线（平面），拾放，触头表面处理：镀金，触头表面处理厚度：3.00µin（0.076µm），接合堆叠高度：5mm，8mm，11mm，14mm，16mm，19mm，25mm，板上高度：0.128"（3.25mm）
|
|||
QSH-040-01-F-D-DP-A-K-TR相关连接器规格对比
规格参数仅供参考。如需详细图纸、规格书或定制规格，请联系右侧在线客服或官方电话400-888-9602
| 参数 | QSH-040-01-F-D-DP-A-K-TR | QSH-040-01-L-D-DP-A-K | QSH-040-01-F-D-DP-A | QSH-040-01-C-D-DP |
|---|---|---|---|---|
| 类型 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 | 端子 |
| 系列 | WQSH | WQSH | WQSH | WQSH |
| 间距 | 0.50mm | 0.50mm | 1.27mm | 1.27mm |
| 排数 | 2 | 2 | 6 | 5 |
| 针脚数 | 80 | 80 | 80 | 80 |
| 端子接口 | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 | 其它 |
| 材料-树脂与阻燃性 | 其它 | 其它 | 黄铜 | 黄铜 |
| 树脂颜色 | 橙色 + 镀金(Au)－15μin | 蓝色 + 镀金(Au)－5μin | 棕色 | 自然色 |
| 工作电压(VAC/DC) | 30 | 50 | 100 | 5 |
| 每触点额定电流(Max)(A) | 30～50A | 10～30A | 2～3A | 3～5A |
| 电镀 | 镀金（Au） | 镀金（Au） | 镀金（Au） | 镀金（Au） |
| 电镀厚度 | 10μin（0.254μm） | 2μin（0.051μm） | 3μin（0.076μm） | 80in（2.03μm） |
| 包装形式 | 多层卷盘 | 多层卷盘 | 管装 | 多层卷盘 |
| 导线绝缘直径(mm) | 2.78 | 2.50 | 0.55 | 0.70 |
| 线径规格(AWG) | 34 | 14～18 | 16 | 16 |
| 运行温度范围 | 其它 | 其它 | -40℃～85℃ | -40℃～80℃ |
| 电路数 | 80 | 80 | 250 | 228 |
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | WQSH | 类型 | 针座 / 排针 |
|---|---|---|---|
| 间距 | 0.50mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 其它 |
| 运行温度范围 | 其它 | 树脂颜色 | 橙色 + 镀金(Au)－15μin |
| 电镀 | 镀金（Au） | 电镀厚度 | 10μin（0.254μm） |
| 包装形式 | 多层卷盘 | 每触点额定电流(Max)(A) | 30～50A |
| 导线绝缘直径(mm) | 2.78 | 工作电压(VAC/DC) | 30 |
| 线径规格(AWG) | 34 | 电路数 | 80 |
| 排数 | 2 |
