Samtec ERF8-030与ERM8-030有什么区别？公母配对、型号解析与选型指南

Samtec的Edge Rate®系列在高速板对板连接器中应用很广，0.8mm间距，差分性能可达56 Gbps PAM4，常见于嵌入式计算、工业控制和高速通信设备。选型时经常碰到的两个型号是ERF8-030和ERM8-030，看起来只差一个字母，实际是一对必须成对使用的公母组合。

型号解析：一个字母定公母

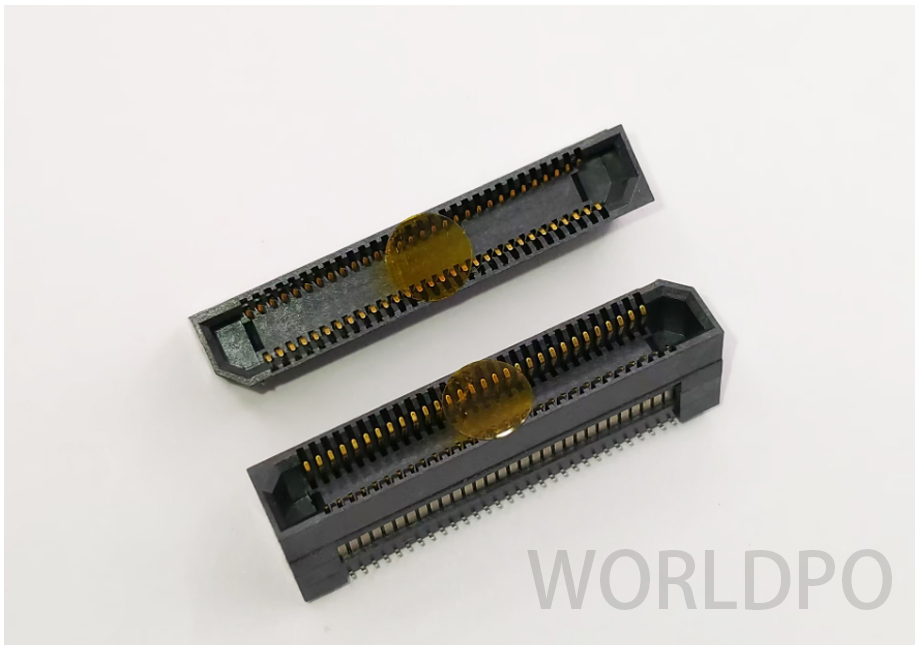

理解两者的区别，先看命名逻辑。以ERF8-030-05.0-L-DV-TR为例：

• ERF8与ERM8是系列标识，也是本质区别。ERF8中的”F”代表Female，即插座；ERM8中的”M”代表Male，即插头。ERF8是板上安装的母座，ERM8是板上安装的公头。
• “030”代表每排30个针位。该系列为双排设计，ERF8-030和ERM8-030实际总针位数都是60个。同一系列还提供010、020、025、035、040直至100等多种每排针位选项。
• “05.0”是堆叠高度，表示插合后两块PCB之间的间距为5mm。ERM8和ERF8支持从5mm到18mm的多种堆叠高度，常见的有05.0、07.0、08.0、09.0等，根据两块板之间的空间需求和散热条件选择。
• “L”代表镀层等级。L表示10μin镀金，S表示30μin镀金。镀金厚度影响接触电阻的长期稳定性和耐磨寿命，插拔次数多或环境严苛的应用，S级镀层更稳妥。
• “DV”表示垂直表面贴装（Dual Vertical）。该系列还提供RA（直角）和EM（边缘安装）等方向选项。
• “TR”即Tape & Reel卷带包装，适配自动化SMT产线。

以ERM8-030-05.0-S-DV-TR为例：

• ERM8与ERF8是系列标识，也是本质区别。ERM8中的“M”代表Male，即插头；ERF8中的“F”代表Female，即插座。ERM8是板上安装的公头，ERF8是板上安装的母座。
• “030”代表每排30个针位。该系列为双排设计，ERM8-030和ERF8-030实际总针位数都是60个。同一系列还提供010、020、025、035、040直至100等多种每排针位选项。
• “05.0”是堆叠高度，表示插合后两块PCB之间的间距为5mm。ERM8和ERF8支持从5mm到18mm的多种堆叠高度，常见的有05.0、07.0、08.0、09.0等，根据两块板之间的空间需求和散热条件选。
• “S”代表镀层等级。S表示30μin镀金，L表示10μin镀金。镀金厚度影响接触电阻的长期稳定性和耐磨寿命，插拔次数多或环境严苛的应用，S级镀层更稳妥。
• “DV”表示垂直表面贴装（Dual Vertical）。该系列还提供RA（直角）和EM（边缘安装）等方向选项。
• “TR”即Tape & Reel卷带包装，适配自动化SMT产线。

搭配关系

ERF8和ERM8是设计上严格配对的连接器系统。Samtec官方文档明确：ERF8与ERM8板上安装的插头对接，ERM8与ERF8板上安装的插座对接。一块PCB上焊ERM8公头，另一块PCB上焊ERF8母座，两者插合完成电气和机械连接。

配对设计有几个工程细节值得注意。两者共享同一套Edge Rate®端子接触系统，端子表面经过宽大抛光处理，平行表面积被最小化，降低了宽边耦合和串扰，同时将插拔力控制在合理范围内。公头ERM8支持热插拔选项，在带电插拔场景下更有优势。母座ERF8在拆拔时表现出更好的”拉链式”解配耐久性，非垂直角度拆卸时也不易损伤端子。

选型步骤

实际选型中，决策链条比较清晰。

先确定公母角色。哪块板作为”活动侧”或”模块侧”，通常放ERM8公头；哪块板作为”基板侧”或”承载侧”，放ERF8母座。涉及热插拔功能时，公头端（ERM8）必须选带热插拔选项的型号。

再匹配针位数。030对应每排30针、双排共60个触点，确认信号数量（含地针）是否覆盖。有差分对需求的，要了解该系列支持的差分对配置选项。

然后是堆叠高度。这是容易被低估的环节。5mm到18mm的范围给了设计灵活性，但不同高度对应不同的信号完整性表现。Edge Rate系统的测试数据中，7mm堆叠高度的单端信号速率约为12 Gbps，10mm高度可达16 GHz/32 Gbps差分性能，高度增加会带来阻抗不连续性的变化，需要结合具体信号速率和通道预算来判断。

最后是镀层和包装。预期插拔次数在数百次以上，或工作在高温、高湿等严苛环境，30μin镀金（S级）比10μin（L级）更合适。卷带包装（TR）适配自动化产线，散装适合小批量手工焊接。

应用场景

ERF8/ERM8系列主要出现在对信号完整性和机械可靠性都有要求的场合。

嵌入式计算模块是典型场景。COM Express、SMARC等模块化计算架构中，核心板与载板之间需要高速差分通道传输PCIe、USB 3.0、DisplayPort等信号。ERM8/ERF8的0.8mm间距和参考地包裹的差分对布局，能控制阻抗突变，比1.27mm排针更适合高速信号穿越连接器的场景。

工业控制系统也用得比较多。工业现场的振动、温度循环和粉尘环境对连接器机械耐久性有要求，ERF8/ERM8通过了严苛环境测试（SET），包括100%湿度下250次插拔、500次温度循环和随机振动测试。0.8mm微间距在紧凑型工业控制器中也节省了PCB面积。

高速通信设备和测试仪器中，ERM8/ERF8的56 Gbps PAM4性能可以承载高速串行通道，用于5G网络设备、广播视频处理平台和高速数据采集系统。需要从板对板延伸到板对线时，该系列的板端可以与ERCD（同轴）或ERDP（双芯）电缆组件配对。

医疗设备和AI/机器学习边缘计算领域，高密度、高可靠和高速率的要求也使得ERF8/ERM8成为常见选择。

常见热门型号替代方案

小结

ERF8-030和ERM8-030的区别，就是高速连接器的公母之分。ERM8是公头，ERF8是母座，必须成对使用。选型时先根据板级架构确定公母角色和方向（垂直/直角/边缘安装），再锁定针位数和堆叠高度，最后根据插拔寿命和环境要求选镀层等级。按这个思路走，Samtec的型号矩阵看起来就没那么复杂了。
