PRODUCT DETAIL

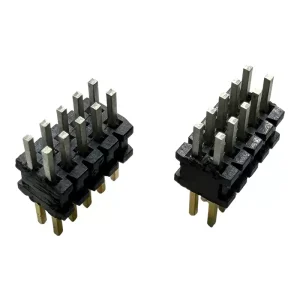

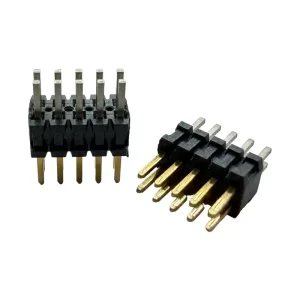

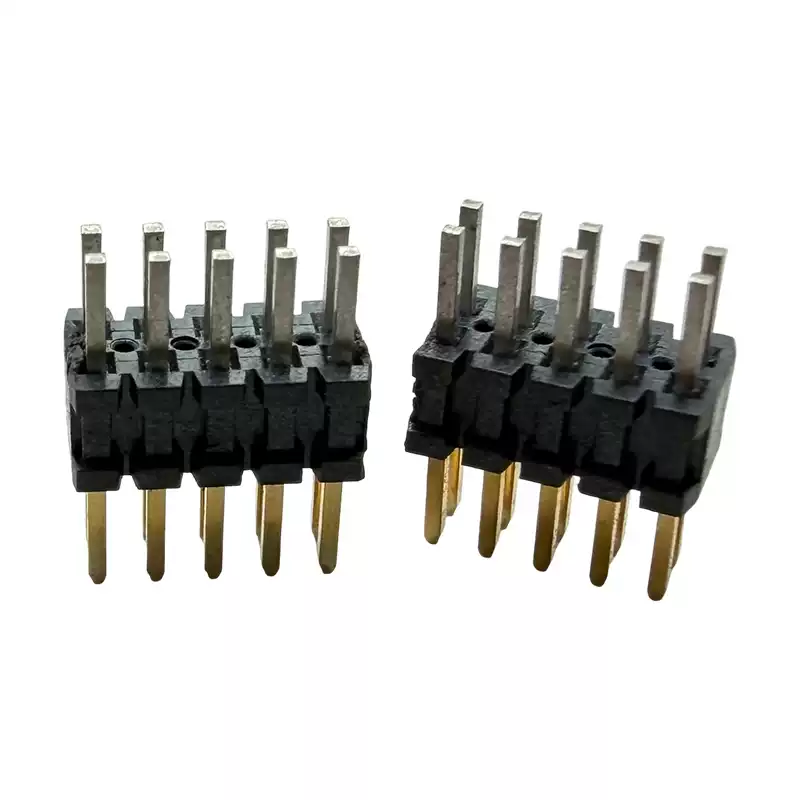

FTSH-110-05-L-DV-P
资料下载
下载FTSH-110-05-L-DV-P连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WFTSH-210H05LDVP
被替代型号
FTSH-110-05-L-DV-P
￥17.68
￥21.38
库存 1196 件
100% 兼容 Samtec 同系列。规格完全一致，支持原位替代，即插即用。
| 引脚间距 | 1.27mm | 产品编码 | FTSH-110-05-L-DV-P |
|---|---|---|---|
| 产品系列 | WFTSH | 在产状态 | 按需定制 现货供应 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-10-10 |
|
应用说明
FTSH-110-05-L-DV-P替代的产品是WFTSH-210H05LDVP，FTSH系列1.27mm间距2排连接器，总pins为20。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：20，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.170"（4.32mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-
|
|||
FTSH-110-05-L-DV-P相关连接器规格对比
规格参数仅供参考。如需详细图纸、规格书或定制规格，请联系右侧在线客服或官方电话400-888-9602
| 参数 | FTSH-110-05-L-DV-P | FTSH-110-05-S-DV-A-P | FTSH-110-05-H-DV-A-P-TR | FTSH-110-05-S-DV-A-TR |
|---|---|---|---|---|
| 类型 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 | 针座 / 排针 |
| 系列 | WFTSH | WFTSH | WFTSH | WFTSH |
| 间距 | 1.27mm | 1.27mm | 1.27mm | 1.27mm |
| 排数 | 2 | 2 | 2 | 2 |
| 针脚数 | 20 | 20 | 20 | 20 |
| 端子接口 | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 | 直脚 / 直立型 |
| 材料-树脂与阻燃性 | 磷青铜 | 磷青铜 | 磷青铜 | 磷青铜 |
| 树脂颜色 | 绿色 + 镀金(Au)－30μin | 蓝色 + 镀镍后镀锡 | 绿色 + 镀镍后镀锡 | 黑色 + 镀镍后镀锡 |
| 工作电压(VAC/DC) | 250 | 50 | 350 | 500 |
| 每触点额定电流(Max)(A) | 1～2A | 3～5A | 3～5A | 0.5～1A |
| 电镀 | 镀金（Au） | 镀金（Au） | 镀金（Au） | 镀金（Au） |
| 电镀厚度 | 2μin（0.051μm） | 80in（2.03μm） | 1μin（0.025μm） | 15μin（0.381μm） |
| 包装形式 | 硬托盘带盖 | 硬托盘带麦拉膜 | 硬托盘带盖 | 硬托盘带盖 |
| 导线绝缘直径(mm) | 1.60 | 4.31 | 1.10 | 2.20 |
| 线径规格(AWG) | 12～16 | 16 | 18 双层线 | 20 |
| 运行温度范围 | -55℃～125℃ | -55℃～125℃ | -55℃～125℃ | -55℃～125℃ |
| 电路数 | 20 | 20 | 20 | 20 |
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | WFTSH | 类型 | 针座 / 排针 |
|---|---|---|---|
| 间距 | 1.27mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 磷青铜 |
| 运行温度范围 | -55℃～125℃ | 树脂颜色 | 绿色 + 镀金(Au)－30μin |
| 电镀 | 镀金（Au） | 电镀厚度 | 2μin（0.051μm） |
| 包装形式 | 硬托盘带盖 | 每触点额定电流(Max)(A) | 1～2A |
| 导线绝缘直径(mm) | 1.60 | 工作电压(VAC/DC) | 250 |
| 线径规格(AWG) | 12～16 | 电路数 | 20 |
| 排数 | 2 |
