QTE-020和QSE-020有什么区别？公头母座、命名规格、选型搭配与应用场景

QTE-020 和 QSE-020 同属 Samtec Q Strip 系列，0.8mm 间距、40 针。区别一句话：QTE 是公头，QSE 是母座。

型号怎么读。以 QTE-020-01-L-D-A 为例：QTE 是系列名（Q Strip 高速接地平面针脚料带），020 是每行 20 个引脚、双排共 40 针，01 是引脚样式决定堆叠高度，L 是信号引脚和接地平面镀 10µ” 金，D 是单端配置，A 是其他选项如对准引脚。QSE 前缀代表插座料带（Socket Strip）。后缀 -DP 是差分对配置，-TR 是卷带包装，-K 是聚酰亚胺薄膜拾放垫。

规格。每引脚 2A，集成金属接地平面可承载 23A。额定电压 225VAC（5mm 堆叠高度），工作温度 -55°C 到 +125°C。绝缘体是液晶聚合物，端子磷青铜。信号方面，支持 28 Gbps NRZ（14 GHz），PCIe、100GbE、XAUI、SATA 等协议都够用。

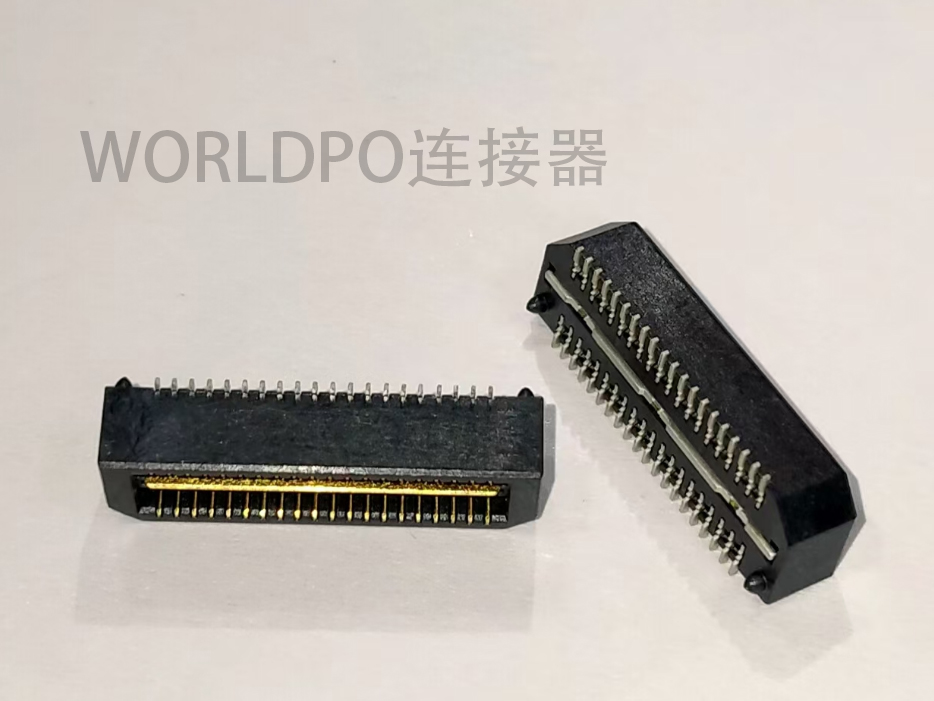

搭配。QTE-020 公头配 QSE-020 母座。QTE 是带外罩的针脚料带，触点凸起刀片结构；QSE 是中央带触点的插座，弹性梁式结构夹持公头引脚，两者构成”刀片及梁”端子设计。堆叠高度 5mm 到 30mm，通过选不同引脚长度的公头调整板卡间距。也可以和 EQCD、EQDP 等线缆连接器搭配，组更复杂的互连方案。

选型。公头适合子板、模块或需要频繁插拔的板卡，比如工业自动化里的可更换功能模块接口、医疗设备里可插拔的诊断传感器模块。母座适合主板、背板或固定基座上的连接端口，通信设备（路由器、交换机）里常作为主板固定接口连接功能子卡。

应用场景很宽：通信和数据中心做主板与线卡的高速传输；工业控制里扛振动和高温；汽车电子做信息娱乐和 ADAS 域控制器的模块互连；高端消费电子做主控板与摄像头模组、显示驱动板的高速信号连接。

QTE-020 是公头，QSE-020 是母座，配对使用。支持 28 Gbps 传输、每引脚 2A。选型时公头放可更换模块端，母座放固定主板端。

相关型号替代方案

• QSE-020-01-F-D-A 替代型号为 WORLDPO WQSE-2X20H01FDA
• QTE-020-01-F-D-A-K-TR 替代型号为 WORLDPO WQTE-2X20H01FDAKTR
• QTE-020-01-L-D-A-K-TR 替代型号为 WORLDPO WQTE-2X20H01LDAKTR
• QSE-020-01-L-D-A-K-TR 替代型号为 WORLDPO WQSE-2X20H01LDAKTR
