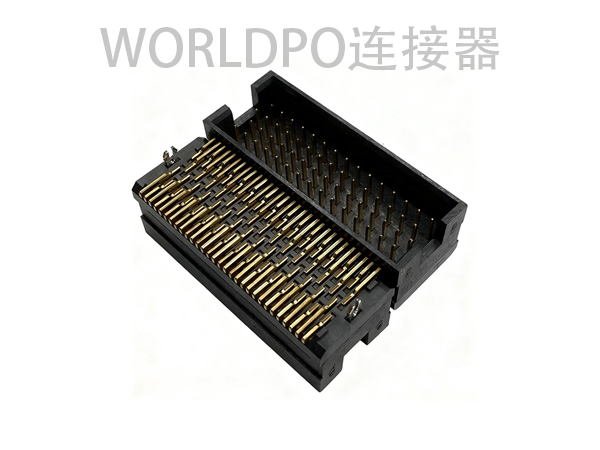

S/TOLC-115-12-L/F/S-Q-LC-K-TR 选型替代方案｜国产料号对照

Samtec TOLC 系列（FOURRAY™ 四排端子条）在通信设备、工业控制和数据中心互连里用得挺多，密度高、保持力强、堆叠高度选项灵活。但型号后缀一串下来看着眼花，拿 TOLC-115-12-L/F/S-Q-LC-K-TR 拆一遍。

型号拆解

• TOLC 是系列名，FOURRAY™ 四排 SMT 公头端子条，配 SOLC 母座用，也能直接替 FOLC/MOLC。
• 115 是每排 15 针，四排共 60 个触点。
• 12 是引线样式（Lead Style），对应 12mm 板对板堆叠高度（0.472″）。TOLC 有 02、12、22、32 四种引线样式，对应不同配接高度。
• L/F/S 是镀层。L 是触点上镀 10µ” 金、焊尾镀金膜；F 是 3µ” 金；S 是 30µ” 金。厚度递增，成本跟着涨。
• Q 是四排结构（Quad Row），FOURRAY 系列的标志。
• LC 是锁定夹（Locking Clip），加抗振动和防脱。注意 LC 和定位柱选项 A 不能同时选。
• K 是聚酰亚胺吸片（Pick & Place Pad），方便自动化贴装。TR 是卷带包装，批量 SMT 产线用。

规格

触点间距 1.27mm，端子磷青铜，绝缘体黑色 LCP，额定电流 2.4A/触点，工作温度 -55°C 到 +125°C，SMT 引线共面性最大 0.10mm。12mm 堆叠高度下，TOLC/SOLC 配对信号速率：单端 5.5GHz/11Gbps，差分 5.5GHz/11Gbps。中高速板间互连够用了。

国产替代

成本敏感或者供应链要自主可控的项目，WORLDPO（沃德披欧）已经做了 TOLC/SOLC 系列的完全对标替代，尺寸规格和 Samtec 对齐，价格低 50% 以上，能和原厂连接器配对互插。命名以 WTOLC 开头，比如 WTOLC-4X15H12LQAKTR 对应 TOLC-115-12-L-Q-A-K-TR。

配套和选型

TOLC 公头必须配 SOLC 母座。选型顺序：先定堆叠高度（选引线样式 02/12/22/32），再选镀层（插拔次数多上 S，控成本选 F），然后按需加锁定夹 LC、定位柱 A、吸片 K、卷带包装 TR。高频场景查 Samtec 官方高速特性报告里的阻抗和串扰数据。
