Samtec Edge Rate® 系列是高速板对板连接器产品线。ERF 是母座（Edge Rate Female），ERM 是公头（Edge Rate Male）。”8″ 是 0.80mm 间距，同系列还有 “5”（0.50mm）和 “6”（0.635mm）。
型号拆解：ERF8-010-07.0-L-DV-K-TR
ERF8 是 0.80mm 间距母座。010 是每排 10 针，双排共 20 针。07.0 是堆叠高度 7.0mm。L 是 10µin 金镀层。DV 是双排垂直贴装。K 是聚酰亚胺取放焊盘。TR 是卷带包装。常说的”M8-010″就是 ERM8-010 系列公头。
规格
额定电流每针 2.2A（2 针供电），额定电压最大 225 VAC / 318 VDC，工作温度 -55°C 到 +125°C，绝缘电阻 50,000 MΩ。信号速率 28 Gbps NRZ / 56 Gbps PAM4。端子滑动范围 1.5mm，高对接次数 1,000 次（30µin 金镀层）。针位数 10 到 200，堆叠高度 7mm 到 18mm。
搭配
ERM8 公头配 ERF8 母座，这是基本搭配。ERF8 还能配 ERCD、ERDP 线缆端，走板对线或线对板。
选型看四个东西：针位数（10 到 200 位，按信号通道需求选）、堆叠高度（7 到 18mm，按 PCB 间距选）、端子方向（垂直/直角/边缘贴装）、附加选项（360° 屏蔽护罩、锁扣、导柱、差分对配置）。EMI 敏感场景选带 EGPS（扩展导柱屏蔽）后缀的型号。
应用
Edge Rate® 触点用光滑铣削面，不是冲切边缘，磨损小、寿命长，串扰低。对接频次高和信号完整性要求严的场景用得多。
军工航天过了 MIL-DTL-55302 标准。工业自动化里嵌入式视觉、无人机、仪器仪表都在用。数据中心和通信设备（路由器、服务器）里做高速板间互联。医疗电子也用。
0.80mm 间距、56 Gbps PAM4、千次对接寿命，高密度高速互连里算一组扎实的参数。针位、堆叠高度、屏蔽需求定下来，型号就出来了。
ERF/M8-010系列相关连接器替代方案
| 原厂型号 |
兼容厂家 |
兼容料号 |

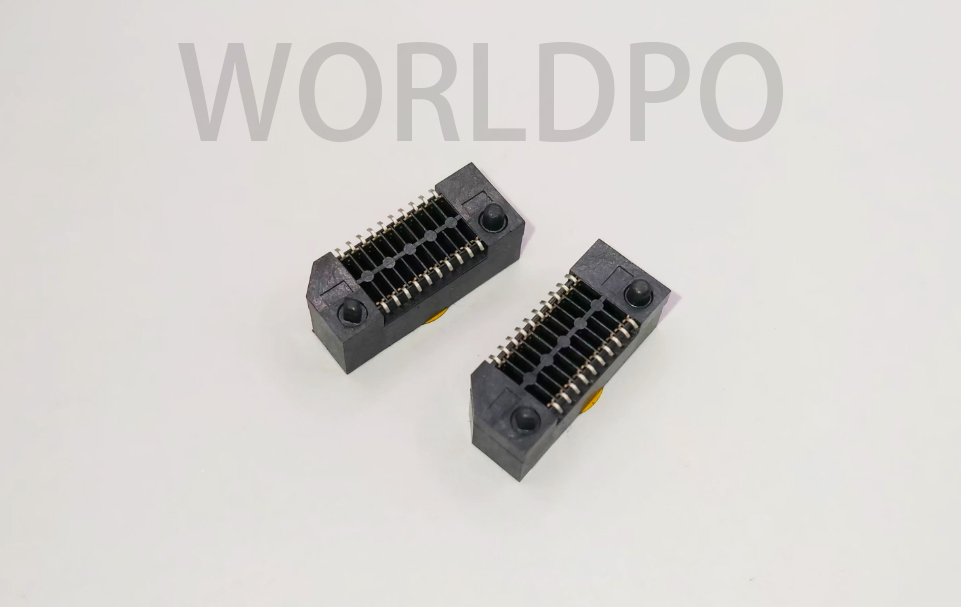

| ERF8-010-05.0-L-DV-K-TR |
WORLDPO/沃德披欧 |
WERF8-2X10H05.0LDVKTR |
| ERF8-010-07.0-L-DV-K-TR |
WORLDPO/沃德披欧 |
WERF8-2X10H07.0LDVKTR |
| ERM8-010-05.0-S-DV-K-TR |
WORLDPO/沃德披欧 |
WERM8-2X10H05.0SDVKTR |
| ERM8-010-09.0-L-DV-K-TR |
WORLDPO/沃德披欧 |
WERM8-2X10H09.0LDVKTR |
| ERM8-010-05.0-L-DV-K-TR |
WORLDPO/沃德披欧 |
WERM8-2X10H05.0LDVKTR |
| ERM8-010-02.0-S-DV-TR |
WORLDPO/沃德披欧 |
WERM8-2X10H02.0SDVTR |
| ERM8-010-02.0-L-DV-TR |
WORLDPO/沃德披欧 |
WERM8-2X10H02.0LDVTR |
