Samtec TFM-103系列连接器科普选型及国产平替型号对照表

TFM是Samtec Tiger Eye系列里1.27mm间距带护罩盒式排针。Tiger Eye触点用多指热处理铍铜合金，接触面平滑，有多个冗余接触点，插拔寿命1000次以上。带护罩塑胶外壳支持盲插对位，防装配时引脚损伤，可选锁扣、焊接片、螺丝固定等加固方案。电气性能方面，数据传输速率到8 Gbps，额定电流3.7A max，额定电压250 VAC / 354 VDC max，工作温度-55°C到+125°C。

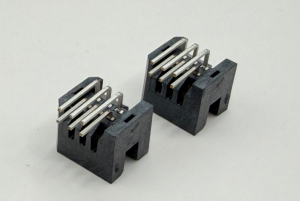

TFM系列连接器实物图（TFM-103-01-L-D-RA）

命名解析

以TFM-103-02-L-D-WT-K-TR为例：

• TFM是系列名，1.27mm间距Tiger Eye带护罩盒式排针。
• 103是每排引脚数，这里是3。单排3位，双排6位。
• 02是引脚样式代码，决定配对后堆叠高度。TFM-02配SFM-02合高6.35mm。
• L是镀层代码。L是10µin选择性镀金，S是30µin金，F是3µin闪镀金。
• D是排数。S单排，D双排。
• WT是焊接片（Weld Tab），增强连接器跟PCB的机械固定，高振动环境用。
• K是拾放定位垫，SMT贴片机自动抓取用。TR是卷带包装。

选型搭配

TFM公头配SFM系列母座，两者是协同设计，官方推荐配对使用。位数要匹配，TFM-103配SFM-103。

堆叠高度由双方引脚样式代码共同决定。TFM-02配SFM-02合高6.35mm，TFM-01配SFM-01合高5.97mm。

镀层：L款（10µin金）一般工业，S款（30µin金）高插拔或高可靠性，F款（3µin闪金）消费电子降成本。

加固选项：焊接片WT用于高振动，锁扣LC防脱，K定位垫自动化贴装。

应用场景

工业控制系统传感器与执行器连接、通信设备板间信号传输、测试测量仪器模块化接口、医疗设备高可靠性互连、汽车电子和航空航天等严苛环境。1.27mm间距在空间占用和连接可靠性之间取了平衡，适合中等引脚密度且要求高插拔寿命的场景。

WORLDPO国产替代

WORLDPO已实现TFM系列国产兼容替代，覆盖SOLC、TOLC、SFM、TFM等主流系列，尺寸规格跟Samtec一致，Pin-to-Pin原位替换。价格比进口降约50%，精度±0.005mm，可与Samtec原厂连接器配对使用。不用改PCB设计。

国产料号对照参考表
