Samtec FFSD排线交期长怎么办？FFSD全系列型号解析与WORLDPO国产平替对照表

一、产品定位

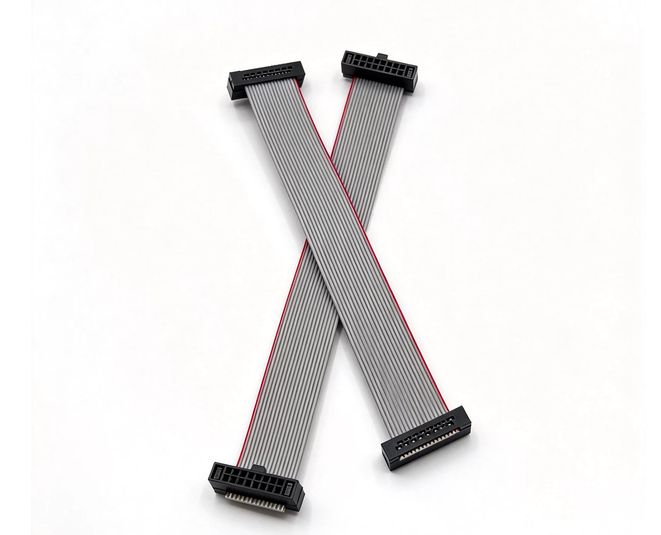

FFSD是Samtec Tiger Eye™系列下的1.27mm（0.050″）间距双排IDC扁平排线组件，定位是低高度板内信号跨接。采用30 AWG灰色扁平排线，两端或单端配置双排IDC母座，触点接触区10µin金镀层（底层50µin镍），绝缘体PBT，工作温度-40°C至+105°C，双针通电额定电流2.3A。

FFSD用的是Tiger Eye™多指端子。1.27mm间距下，多指接触系统为每个触点提供冗余接触点，官方说法是”在恶劣条件下提高可靠性”。这使得FFSD在工业控制、嵌入式计算和测试测量设备中比较常见。

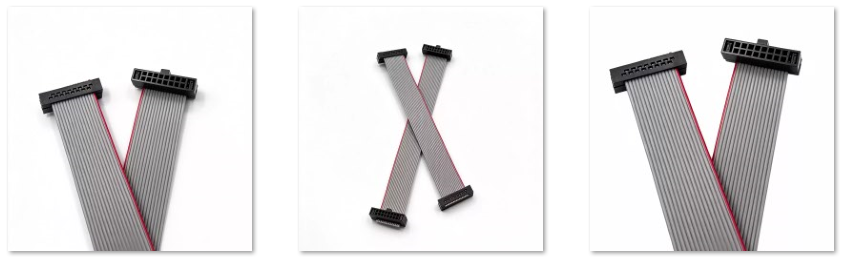

二、命名解析：FFSD-10-D-03.50-01-N

以这个料号为例逐段拆解：

• FFSD = 系列名，Tiger Eye™ 1.27mm IDC扁平排线组件。
• 10 = 每排端子数。标准尺寸覆盖04、05、06、08、10、11、12、13、15、17、20、25，此处双排合计20位。
• D = 端接配置。D为双端（两端均为IDC插座），S为单端（一端插座、另一端散线）。
• 03.50 = 总成长度，3.50英寸（约88.9mm）。双端（-D）型号最短4英寸，单端（-S）最短2英寸，长度以1/8英寸为步进定制。
• 01 = 端接样式代码。
• N = 极化缺口，防止反向插入。容易忽略的一点：04位型号不提供-N极化选项。
• 后缀还可以叠加-R（应力消除）、-SR（应力消除，仅与ESHF系列配对）、-RW（反向接线）、-DXX（菊花链）等，选型时注意配对端的兼容性。

三、选型与搭配

配对关系是硬约束。FFSD的IDC插座可与FTS、FTSH、EHF、SHF、ESHF等0.050″间距板端连接器配对。FTSH系列（0.050″微端子条）是最常用的搭配之一，适合高插拔次数场景。选了带-SR应力消除的FFSD，配对范围收窄到ESHF系列，不能按”同间距就行”来处理。

端接方式决定应用形态：-S用于线对板连接（一端焊到PCB或压接），-D用于板对板或设备间跨接。极化缺口-N防插反，但-04位没有。

使用中要注意：30 AWG平行排线间分布电容较大，超过10 MHz的信号建议串联电阻或改用双绞线；线缆弯曲半径不小于线厚的6倍，远离发热源（>60°C）和DC-DC开关节点等强辐射区。FFSD属于非标准定制件，官方通常不支持退换，下单前需确认图纸和配对端。

四、应用场景

FFSD适用于板内空间受限、需要可维护插拔的信号链路。典型场景：嵌入式计算模块的内部跨接、工业控制设备的板间信号路由、测试测量仪器的可维护接口、紧凑型电子设备中需要可插拔信号连接的场合。轻薄型IDC结构在密集布线的机箱内比较占优，Tiger Eye™端子的高可靠性服务于有一定插拔寿命要求的维护型接口。

五、WORLDPO国产替代：1:1原位直替

WORLDPO（深圳市沃德披欧精密器件有限公司）针对FFSD系列推出了完整的国产兼容方案，尺寸、电气性能和机械性能与Samtec对应型号1:1 Pin-to-Pin兼容，不用改PCB设计，不用重新验证，原位替换。

命名转换规则：WORLDPO替代料号保持FFSD-[针数]-[端接]-[长度]-01-N的结构不变，仅在品牌前缀上区分。工程师可按原后缀直接对照选型。例如FFSD-05-S-04.72-01-N对应的WORLDPO料号为WFFSD-25HS04.7201N，”05″转为”25H”（2排×5位），”S”端接、”04.72″长度、”01-N”后缀逐位保留。替代产品同样覆盖1.27mm间距、30 AWG、-40°C至+105°C工作范围，可与FTSH等0.050″排母配对使用。

成本方面，WORLDPO较进口品牌降低30%-50%；交期从进口常规的6-8周压缩至7-15天，本土发货。正在为Samtec FFSD系列寻找国产替代的硬件团队，建议从标准针数型号切入（如10位或20位双端配置），先做样品插拔与信号验证，确认配对端的插拔手感和信号完整性后再批量切换。
